引言：所说柴油发电机组，主要是以柴油机作为驱动力设备驱动沟通交流发电机完成机械动能转换成电能的电源设备。因为机组运行时产生高温，因此必须采用制冷系统。散热水箱恰好是完成对流过人体之后的持续高温冷却循环水进行降温的部件。依据控制柜型号不一样，能够对发电机组开展手动或自动控制系统。发电机组基座是为了发电机组带来了支撑稳定作用。为了方便生产制造管理和使用，国家对于柴油机发电机队的名称及型号规格编制要求进行了统一规定，柴油发电机组的型号排序和符号含义在本文中做了详细介绍。


一、柴发发电机组优点和原理

1、柴发的优点
柴油发电机组由汽车发动机驱动发电机而出现电磁能。它启动快速，操作简便。但汽车发动机生产发电费用较高，因此柴油发电机组主要用于紧急后备电源，或者在流动性发电厂和一些大电网都还没到达地区使用。柴油发电机转速比通常是在1000转/分以下，容积在几千瓦到几千千瓦中间，更是以200KW以内的发电机组应用较多。它生产制造非常简单。柴油机轴上输出转距呈规律性脉冲，因此发电机要在强烈震动条件下工作中。因而，柴油发电机的结构组件，尤其是传动轴需要一定的强度刚度，以避免这些部件因震动而破裂。除此之外，为避免因转距脉冲而造成发电机转动转动惯量不匀，导致电网波动，造成灯光闪烁，柴油发电机的电机转子还要求有非常大的惯性力矩，并且应以轴系的固有扭振频率与柴油机的转距脉冲中任一交替变化含金量的工作频率相距20%之上，以免造成共震，导致脱轴安全事故。

2、柴发的构成
柴油发电机组主要是由柴油机、发电机和操控系统构成，柴油机和发电机主要有两种接口方式，一为刚性连接，既用联轴器把两个部分连接下去，二为机械连接，用高强螺栓将发电机钢度连接片和柴油机飞转盘连接而成，目前使用机械连接比较多一些，柴油机和发电机联接之后安装于公共性底架子上，随后加上各种各样感应器，如水温感应塞，通过这个感应器，把柴油机的运行状态表明给操作工，而且有了这种感应器，就可以设定一个限制，当已超过这一限定值时自动控制系统会事先报案，这个时候如果操作工并没有采取有效措施，操纵系统自动将发电机组停用，柴油发电机组便是采取这种方法起自身保护作用的。感应器起接收和意见反馈各种各样信息的作用，真真正正表明这些信息与执行保护作用是指发电机组自身的自动控制系统。

3、柴发发电机组基本原理
柴油机推动发电机运行，将柴油的能里转化为电能。

在柴油机气缸内，通过空气过滤器过滤后洁净的空气与喷油器喷出的高压雾化柴油机混合均匀，在活塞杆上行的挤压下，体积缩小，环境温度迅速升高，做到柴油的燃点。柴油机被点燃，混合气剧烈燃烧，容积膨胀起来，促进活塞杆下滑，称之为‘做功’。各气缸按一定顺序依次做功，作用于活塞杆里的推动力通过曲轴成了促进传动轴旋转的能量，从而推动传动轴转动。

将无刷电机同歩沟通交流发电机与柴油机传动轴同轴线组装，就可以利用柴油机的旋转推动发电机的电机转子，运用‘电流的磁效应’基本原理，发电机便会导出感应电流，经闭合的负荷控制回路就能产生电流量。

这里只叙述发电机组最基本的工作原理。要想获得可使用的、平稳的电力导出，还要一系列的柴油机和发电机操纵、保护器件和电路。


二、柴发发电机组命名规范

我国进一步规范及管理柴油发电机，对柴油发电机组的名字和型号规格编制要求进行了统一规定，康明斯公司的柴发出厂铭牌和编写标准如下图1、图2所显示。柴油发电机组的型号排序如下所示。

1——空格符里的数字代表发电机组输出最大功率(kW)。

2——空里的字母表示发电机输出电压的类型，在其中G表明直流，p表明沟通交流高频，S表明沟通交流单频，z表明直流电。

3——空格符里的字母表示发电机队的奥型，F表明陆用，FC表明船舶，Q表明汽车电站，T表明挂斗。

4——空格符里的字母表示操纵特点，缺乏时指出手动式，Z表明自动化技术型号，s表明低噪音型号，SZ表明低臊声自动化技术型号。

5——空格符里的数字代表设计方案编号。

6——空格符里的数字代表变型编号。

7——空格符里的字母表示环境特点，缺乏时指出曾通型，TH表明寒湿带型。

举例说明：

120GF18表明最大功率为120kW、沟通交流直流、陆用、设计方案编号为18的通用型柴油发电机组。

40GFS3表明最大功率为40kW、沟通交流直流、陆用、低噪音、设计方案编号为，3的柴油机发电机丝组。

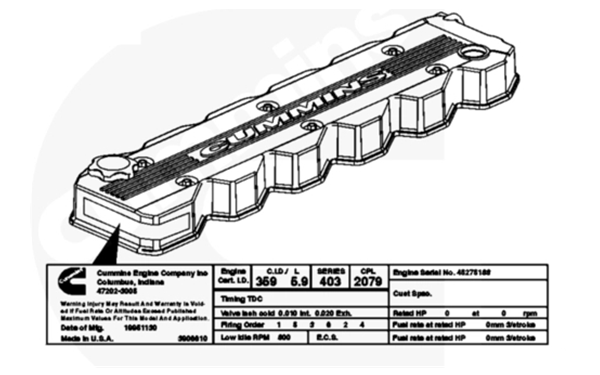

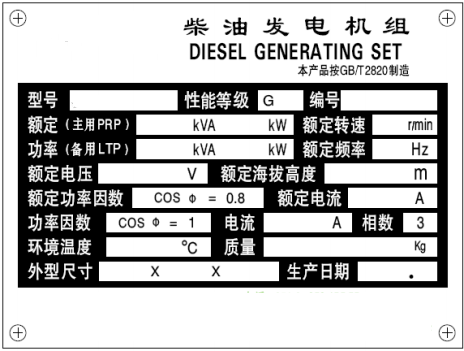

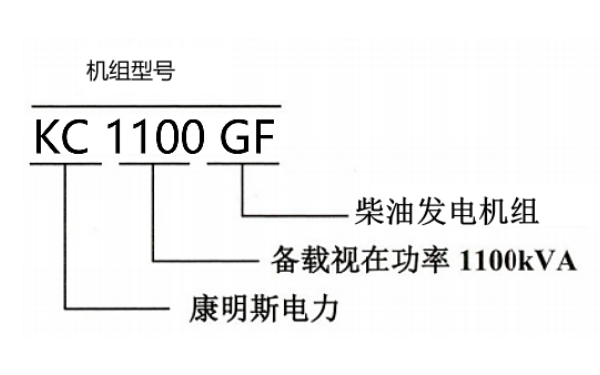

图1  康明斯发电机组铭牌样本                                                  图2  康明斯发电机组型号编制规则

三、发动机型号规格命名规范
柴油机的型号是依据国家行业标准GB/T 725一2008《发动机产品名称和型号编制规则》来确定的，由数字意思柴油机的型号含意，由以下八组合而成。
1——内部结构填报的汉语拼音意味着该产品序列号或单位编号，某些柴油机在“1”空内未填写信息。

2——内部结构填报的汉语拼音为柴油机的更新换代标志符号，某些柴油机在“2”空格符内也并未填写信息。

3——缸数标记，用1、2、4、6、12等数字代表柴油机的汽缸数量。

4——柴油机形式编号，缺乏时说明其柴油机是直六式和双缸立式；若填报的标记为V，则表明柴油机的气缸排列形式为V形。

5——四冲程标记，空格符内若填好E,则表明是二冲程柴油机：如果没有填好，则表明是四冲程柴油机。

6——结构类型标记，缺乏时表明柴油机是水冷器140mm行程安排；A意味着水冷器150mm行程安排，F意味着风冷，Z表明柴油机是增加型，ZL表示的是增加中冷式。

7——主要用途特点标记，缺乏时指出柴油机为通用性或标准型，T意味着农用机械型，G或缺乏时指出柴油机是通用性或标准型，Q意味着车配型，D意味着发电厂用，K意味着工程机械设备用，J意味着电力机车用，C意味着船舶右转折，Ca意味着船舶左转折。

8——变形编号，缺乏时就说明技术标准，1意味着第一种变型设计，2意味着第二种变型设计。

举例说明：

6135AZD-1表明6缸直六式四冲程柴油发电机，轴径为135mm，活塞行程为150mm，水冷器，增加型，发电厂用，第一种变型设计。

12V135D表明12缸四冲程柴油机，气缸排列形式为V形，轴径为135mm，活塞行程为140mm，水冷器，发电厂用。

康明斯公司最新消息：

各康明斯柴油发电机主机厂：为统一康明斯发动机铭牌，近期将为 K19-G系列产品汽车发动机改用出厂铭牌 5493917。备注名称：QSNT-G 汽车发动机也使用这个出厂铭牌。请得知以上信息，如有偏见请及时沟通。感谢！本公告所涉及到的 SO：KTA19/KTAA19-G 全部。车风康明斯发动机铭牌和重庆康明斯发动机型号含意如下图3、图4图示。

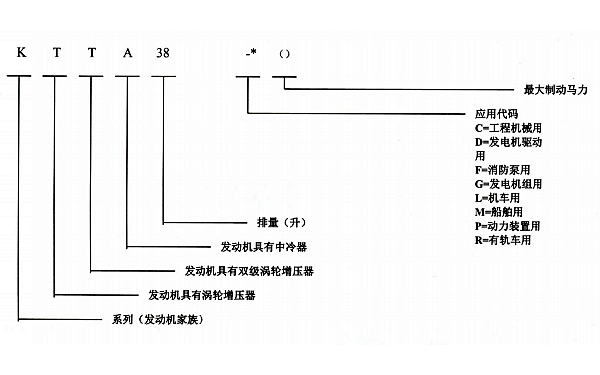

图3  东风康明斯发动机铭牌样板                                                  图4  重庆康明斯发动机型号含义

汇总：
柴油发电机组是一种单独的发电机设备，是指以柴油机等作为然料，以柴油机为传动装置推动发电机发电的传动设备。全套发电机组一般由柴油机、发电机、控制柜、柴油油箱、启动与控制用蓄电瓶、保护设备、应急柜等部件组成。总体能够固定于前提下，精准定位应用，也可以装到托车上，供挪动应用。柴油发电机组属非连续操作发电机设备，若连续工作超出12h,其功率将小于最大功率约90%。虽然柴油发电机组的功率较低，但因其体型小、灵便、轻巧、配套设施齐全，便于操作与维护，因此广泛用于矿山开采、铁路线、郊外施工工地、公路交通维护保养、及其加工厂、公司、医疗等单位，当作后备电源或临时电源。同时这种小型发电机组也可作为小型移动发电机应用，变成很多企业的不间断电源应用。
