引言：柴油机要以柴油机作能源的压燃式柴油机。工作的时候，汽缸室内的空气被挤压而温度上升，按时喷到气缸的柴油机自主着火燃烧，产生高温、高压的天然气澎涨促进活塞杆作功，将热量转变成机械能。柴油机的工作循环由进气口、缩小、喷油着火点燃、澎涨作功和排气管等环节构成。这些过程需要由四冲程或二冲程柴油机来达到。



一、燃气轮机热力过程基本原理

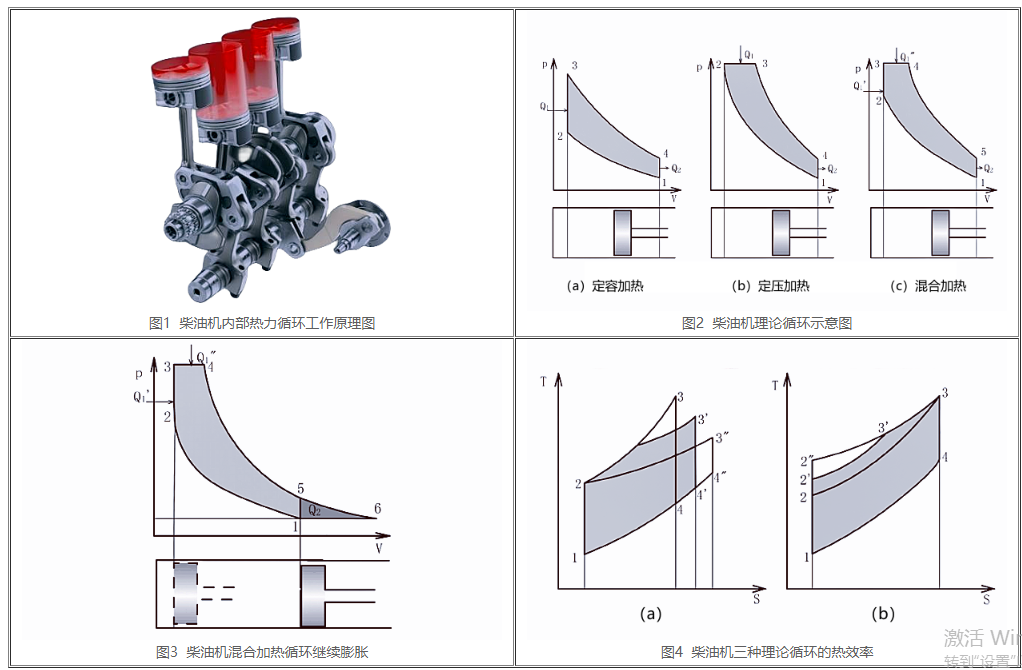

热学循环系统是热学的主要定义，它叙述了动能在系统中传递和转换全过程。内部结构点燃示比如图1所显示。

1、燃气轮机基础理论循环系统的三种基本形式

（1）滴定剂加温循环系统0tto，如图2a。

（2）均匀加温循环系统Diesel，如图2b。

（3）混和加温循环系统Sabathe，如图2c。

2、基础理论循环系统热效ηt影响因素

（1）空气压缩比：ε =Va/Vc

（2）压力升高比：λ=Pz/Pc

（3）前期膨胀比：ρ=Vz/Vc

（4）蒸汽参数绝热指数：k

      热效随空气压缩比ε、压力升高比λ、蒸汽参数绝热指数k的提高而降低，随前期膨胀比ρ的提高而减少。混和加温循环系统再次澎涨平面图如下图3所显示。

3、基础理论循环系统均值工作压力Pt影响因素

（1）Pa缩小起始站工作压力；

（2）ql企业蒸汽参数吸进发热量；

（3）Ta缩小起始站环境温度；

（4）ηt=1-(λρk-1)/εk-1[λ-1+kλ(ρ-1)]。

均值工作压力随缩小起始站工作压力、企业蒸汽参数吸进发热量、及热效率的提高和缩小起始站环境温度的下降而变化。

4、三种基础理论循环系统热效较为

（1）如下图4（a）所显示。若最大暴发压力吸热量同样，则均匀加温循环系统热效最大，混和其次。

（2）如下图4（b）所显示。若空气压缩比和吸热量同样，则滴定剂加温循环系统热效最大，混和其次。

内燃机的运用根据热力学原理，根据点燃然料造成超高压高温汽体，同时将能源的机械能转化成机械动能。掌握内燃机的热力学原理，能帮助我们更好地了解工作原理和功能特点。



二、柴油机的主要工作基本原理

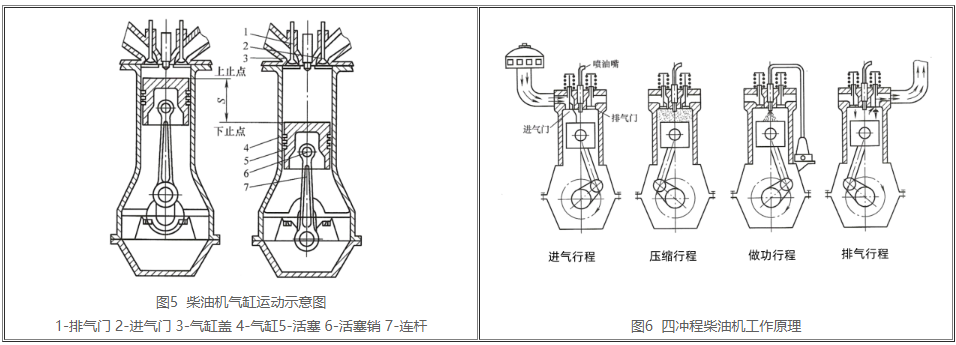

用4个过程，传动轴旋转两个星期进行一个工作循环。四冲程柴油机的基本结构如下图5所显示。工作的时候活塞杆作往返匀速直线运动，传动轴做回转运动。活塞杆更改速度方向的瞬间部位称止点（固定点），止点处活塞杆瞬间相对速度为零。离传动轴核心很远的止点称上止点，近期的止点称下止点。四冲程柴油机工作原理如下图6图示，图上各自表明4个旅途中活塞杆、曲轴、传动轴及阀门的位置关系。

1、进气行程

活塞杆从上止点下滑，旁通阀开启。因活塞杆下滑的吸脂功效，气缸内充进清新空气。为了能够充进大量清新空气，旁通阀一般在上止点前提前打开，在下止点后延迟时间关掉，旁通阀启动的持续视角大约为220°～250°，如下图2a图示。

2、缩小行程安排

活塞杆从下止点上涨，进、自动排气阀均关掉。活塞杆上涨缩小缸室内的空气，使之压力和温度均逐渐升高。缩小终点的工作压力大约为3～6MPa；环境温度大约为500～700℃。在上止点（缩小终点站）周边，雾化的汽柴油经喷油泵喷到燃烧仓，并且在超高压高温甲醛的作用下，逐渐自主着火燃烧，如下图2b所显示。

3、作功行程安排

活塞杆由上止点往下健身运动，进、自动排气阀均关掉。在这里行程的前期，大量混合气体点燃，缸体的压力和温度都急剧升高，其最高值各自可以达到6～9MPa和1500～2000℃前后。超高压高温汽体促进活塞杆下滑作功，在上止点后某一时刻，点燃完毕，澎涨作功仍在进行。当活塞杆抵达下止点前某一时刻，自动排气阀打开，作功全过程完毕。这时，汽缸内的压力大约为0.2～0.5MPa，环境温度大约为600～700℃。活塞杆则不断向下止点下滑，如下图2c所显示。

4、排气管行程安排

传动轴推动活塞杆由下止点往上健身运动，自动排气阀再次开启状态，气缸内的烟气被上行的活塞杆强制发布缸外。为了达到充足排气管减少排气管环节中所消耗的功，不仅在下止点前提前打开自动排气阀，而且要在排气管行程安排结束上止点之后才关掉。自动排气阀启动的持续视角大约为230°～260°如下图2d所显示。

四冲程柴油机进行一个工作循环需要经历进气口、缩小、作功、排气管等4个过程；一个工作循环传动轴旋转两转，即曲轴转角720°。在其中只有一个行程安排作功，其他3个行程安排都要消耗功。因而，在双缸柴油机必须有一个足够的轮轴来提供这3个行程安排所需的能量；但对于多钢柴油机，则凭借别的汽缸澎涨作功全过程来提供。

柴油机必须借助外界动能的驱动使之运行运转，完成泊车情况进入状态，直到喷到气缸的汽柴油自发性火燃烧，完成柴油机自主运行。



三、二冲程柴油机的主要工作基本原理

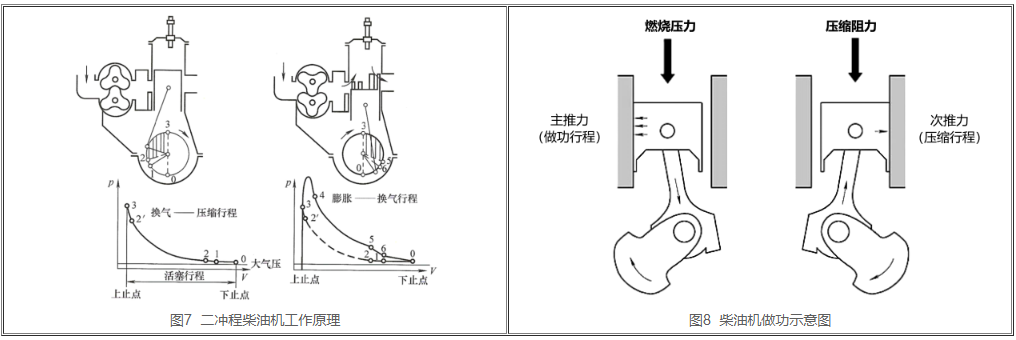

二冲程柴油机用两个行程安排，传动轴旋转一周进行一个工作循环的柴油机。二冲程柴油机与四冲程柴油机的差异就在于汽缸上设有出气口，如下图7所显示汽缸右侧为出气口，左侧为进风口。进风口比出气口稍低，由活塞杆操纵出气口的开与关。除此之外，二冲程柴油机配有扫打气泵。压缩的气体被扫打气泵事先送进扫收尘器中，扫收尘器中的空气工作压力（扫气工作压力）会比大气压强高一点。

1、通气一缩小行程安排

活塞杆由下止点往上健身运动。在活塞杆贴近进风口以前，汽缸中不断充进清新空气并且通过出气口将气缸内的有机废气逐出。当进风口彻底被活塞杆遮掩时（点1），清新空气不会再进到气缸内。当出气口被活塞杆遮掩后（点2），活塞杆对汽缸室内的空气进行压缩，造成髙压和高温汽体。在活塞杆抵达上止点前某一时刻（点2＇），柴油机被喷油泵喷到汽缸，并和超高压高温气体混合均匀着火燃烧。

在这一旅途中，实现了通气（曲线图0-1-2）、缩小（曲线图2-3）和喷油着火点燃各全过程。

2、澎涨作功一通气行程安排

活塞杆由上止点往下健身运动。混合气体在这里行程的前期依然在强烈点燃，到时间4才基本结束。活塞杆因天然气澎涨的带动下行作功。出气口在活塞杆下滑打开后（点5），因为这时缸体燃气的压力和温度仍比较高，分别是0.25～0.6MPa和600～800℃，在汽缸内外压力差影响下气缸内天然气从出气口快速排出来，缸体工作压力随着减少。当缸体降低的工作压力贴近扫气温度时，下滑的活塞杆开启进风口，清新空气根据进风口进到汽缸，并且对气缸内开展扫气，将缸体的烟气排出来出气口。这一过程称之为扫气全过程，一直要持续到下一个循环系统活塞杆再度上涨将进风口关闭后才行。工作步骤如下图8所显示。

在这一旅途中，实现了点燃与澎涨（曲线图3-4-5）、排气管（曲线图5-6）及部分扫气（曲线图6-0）全过程。

不难看出，对比四冲程柴油机，二冲程柴油机是把进气口和排气管全过程合并到缩小与澎涨旅途中开展，有两种行程安排被省略。因而，二冲程柴油机进行一个工作循环传动轴旋转一周。在活塞行程、汽缸直径与转速比同样条件下，二冲程柴油机功率好像应是四冲程柴油机的2倍；可事实上，因为二冲程柴油机的出气口使之有效行程降低等因素，其输出功率大约为四冲程柴油机的1.6～1.8倍。



汇总：

总结下来，柴油机工作原理包含进气口全过程、缩小全过程、作功流程和排气管全过程。根据柴油机系统结构的协同效应，柴油机能够高效、稳定地造成驱动力。柴油机在现代交通和工业应用中发挥着重要的作用，持续技术革新和优化将进一步提高使用性能和安全性。
