引言：因为废气涡轮增压系统软件结构简单，体型小，有很高的高效率，配用柴油机的特点也较好（增加工作压力比较高，耗油率较劣等），因此废气涡轮增压器在柴油发动机中取得最广泛应用。用于发电机组里的柴油发动机配有废气涡轮增压器，能够扩大扭距，提升牵引性能，因此可提升载货量，改进所有工作情况下的适应能力；另外还减少排气污染。



一、增压系统的类别和特点



运用增压机将压缩气体压进气缸以增强柴油发动机充气量的办法称之为增加。

依据推动增压机常用能量的来源不一样，分为三类：

（1）机械增压系统软件，它增压机直接通过柴油机曲轴推动：

（2）废气涡轮增压系统软件，增压机由柴油发动机排出有机废气推动；

（3）复合型增压系统，由上述两种系统软件组成。

柴油发动机选用废气涡轮增压是提升发动机输出功率（一般能增加输出功率30％～100％，甚至更高），节油率（一般可以使耗油率减少3％～10％），减少企业大马力净重，变小尺寸，节省原料的一项最主要措施。

选用增压技术对于在高海拔应用发动机具有重要的意义。由于高海拔高原气候、气压低，造成效率下滑（一般平均海拔每上升1000m，输出功率降低8％～10％）。装用增压机后，不但输出功率可得到恢复，而经济效益也尤其明显。

选用增压技术后，可以扩大柴油发动机的应用范围，减少柴油发动机系列产品种类。因而，柴油发动机增加得到广泛的应用。



二、废气涡轮增压器工作原理



1．增加

伴随着燃油喷射和计算机系统控制燃烧系统应用的增多，涡轮增压成为了汽油柴油汽车发动机里的常见构件。以往，仅有大中型发动机才选用涡轮增压。如今，伴随着电子计算机所带来的精准控制，涡轮增压促使小发动机也更加高效并能够实现更高输出功率。需要学习涡轮增压，必须要先对增加开展界定。

在进汽四冲程中活塞杆向下滑动时，真空泵就会产生。这一真空泵将空气和汽柴油吸进汽车发动机。这样的设计被称作自吸。进到发动机气量在于大气压强。大部分汽车发动机全是自吸式。可是，自吸式汽车发动机在一些环境下有可能出现输出功率不足的问题。

为了克服输出功率严重不足的问题，汽车发动机能够进行增加。发动机增压代表着向气缸所提供的气体比单纯活塞杆吸入的气体大量。那样汽车发动机那就不是自吸的，反而是增加的啦。当更多气体被压进气缸时，就必定会增加汽柴油量以维持14.7：1的喷油量。做到这一点，输出功率就会增大。有时候，发动机增压可以增加最大50％功率。

2．增压机原理

增压机或涡轮增压都适合于增加呼吸，增压机是一个将空气压入发动机机械设备空气泵。是由一组与传动轴连接的传动齿轮或同步带驱动。因为它的运行必须发动机功率，也就造成了汽车发动机非常大的能量损耗。

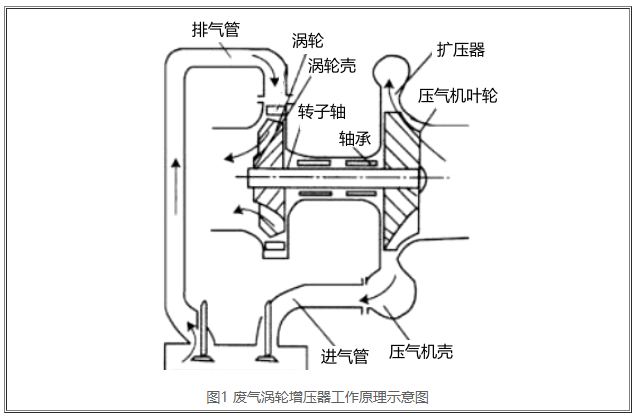

废气涡轮增压器主要是由涡轮增压和气顶发电机构成，工作原理如下图1所显示。



柴油发动机排出具备500℃～650℃高温环境一定压力的烟气经排汽管进到涡轮壳中的喷头环。因为有机废气根据喷头环面积比慢慢收缩的，因此废气压力和温度降低，速率提升，使之机械能提升。那股高速废气旋，按一定方位冲击性涡轮增压，使涡轮增压高速运转。废气工作压力、环境温度的速度和越大，涡轮增压转得越来越快。根据涡轮增压的有机废气最终排放到。

由于涡轮增压和离心压缩机离心叶轮是全屋整装在同一个一根驱动轴里的，所以两者同速转动，那样，就把通过空气过滤器空气滤芯完的气体吸进离心压缩机壳。高速旋转的离心压缩机叶轮的气体甩向叶轮的边缘，使之速度与压力增加，并进入压气机。压气机的形态制成进口的小、出入口大，因而气旋速度降低压力升高。然后通过横断面从小到大的环状离心压缩机壳，使空气压力继续提高。这种压缩气体经柴油发动机进气口进到气缸与柴油机混和点燃进而使发动机传出更多的输出功率。

3．废气涡轮增压器的结构

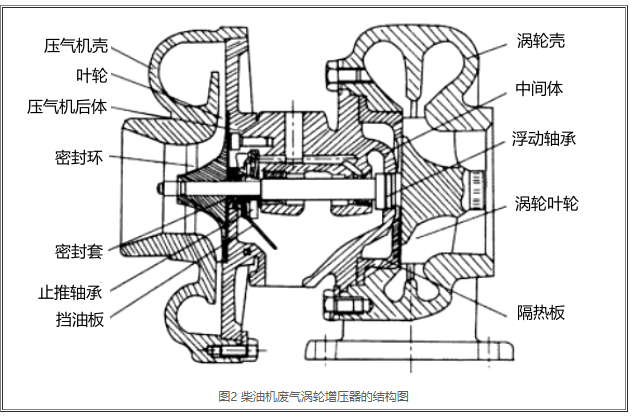

废气涡轮增压器的结构如下图2所显示。它是由涡轮壳、正中间壳、离心压缩机壳、转子体及浮动轴承等重要零件构成。涡轮壳与发动机排气管联接。离心压缩机壳进口的与空气过滤器空气道相互连接，并且出入口则通向汽车发动机气缸。离心压缩机的压气机由离心压缩机壳与正中间壳之间的缝隙组成。转子体由转子轴、离心压缩机叶轮和涡轮增压构成，焊在转子轴上。离心压缩机离心叶轮为铝金铸造件，用螺帽固定于转子轴上。转子体在放到增压机以前应做平衡和转子动平衡检测，允许不平衡度在一定范围内。

有机废气涡轮增压电机转子达到数十万转之上，一般机械设备里的常见滚动轴承无法保证电机转子在移动下工作。在径流量式废气涡轮增压器上普遍使用浮动轴承。浮动轴承与转子轴和中间壳之间都有空隙，当转子轴高速运转时，具备一定压力的润滑脂充斥着这俩空隙，使浮动轴承以内、外双层浮油中随转子轴同方向转动，但是其传动比电机转子速率低很多，从而使得滚动轴承对轴承孔和转子轴的总体角速度大大降低。因为有两层浮油，能够两层冷却和造成两层减振。因而，浮动轴承具备快速负载下工作可靠、降低转子体的振动、生产加工拆卸方便等优点。

废气涡轮增压器所需的润滑脂来源于发动机主主油道，根据细过滤装置再度空气滤芯后，进到增压机中间壳，经下部出油孔流到曲轴箱通风，形成一条不断循环的机油路。

为了避免离心压缩机的压缩气体和涡轮增压的有机废气泄露到中间壳，导致增加实际效果持续下降涡轮增压输出功率降低，及其持续高温有机废气对轴承产生的影响，在废气涡轮增压器中配有密封结构。在离心压缩机叶轮和正中间壳中间配有0形硅胶密封圈随和连板；在转子轴和中间壳中间配有密封圈。除此之外，为了避免润滑脂进到离心压缩机，在离心压缩机端转子轴上还装有挡油板。

在正中间的壳和涡轮壳中间还装有隔热材料，从而减少持续高温有机废气对润滑脂的不良影响。废气涡轮增压器的冷却，一般是采用当然蒸发冷却，也是有在正中间的壳制有夹隔水层的，如10ZJ废气涡轮增压器。

对于非增压柴油机开展增加改革创新，有效的方法是安上适宜的增压机，替换进、排汽管，适当调整供油量，以及增加润化增压机的油道，别的构造并不作修改。实践表明，可让柴油机功率提升20％～30％，且排气管烟色变好。



4．增压机的润化

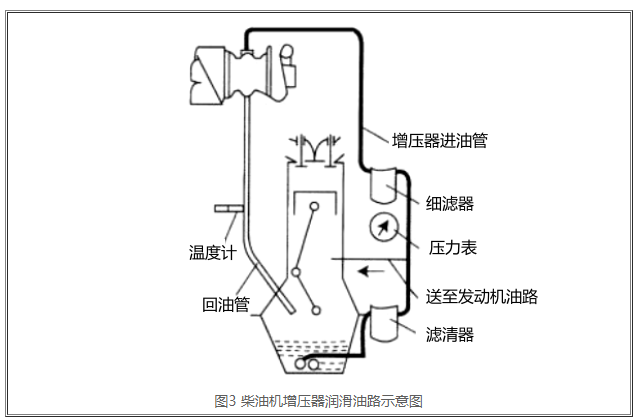

一般，废气涡轮增压器务必强制润滑，下边属于典型的润滑脂路。润滑脂从汽车机油盘由喷油泵泵出，过滤后根据增压机进油管送进增压机，如下图3所显示。


尤其需要注意：发功机在停机时，应先原地怠速一小会儿之后再关掉。这么做能让涡轮增压中高速旋转的涡轮增压降速。在减速时，汽车发动机依然运行同时向涡轮增压滚动轴承运输润滑脂。假如发动机在高速运行时直接关掉，涡轮增压滚动轴承上也就不会有机油压力，这样就会造成损坏。这种情况比较常见，以致于市场中上线了“额外”加油器，可以在发动机关闭后再次让润滑脂循环系统。
